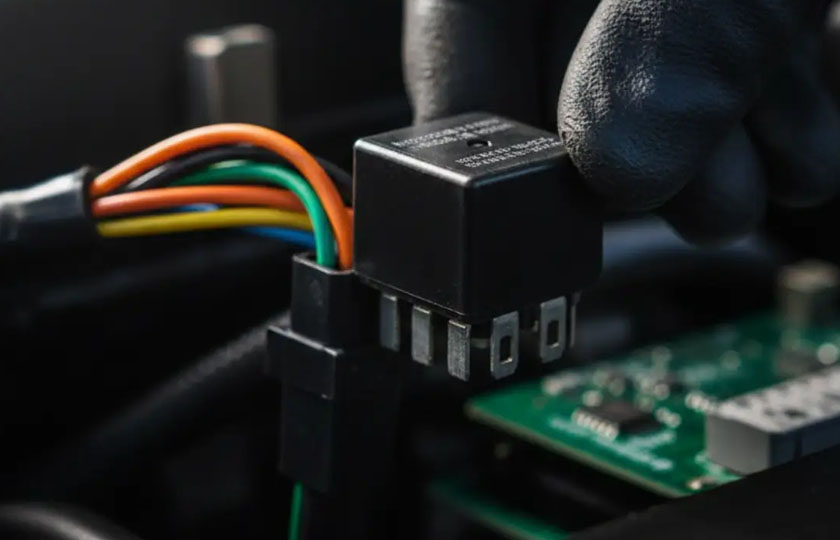

رله دوبل خودرو چیست؟ علائم خرابی، تست و روش تعویض
رله دوبل خودرو چیست و خرابی آن چه علائمی دارد؟
در خودروهای امروزی دهها قطعه الکتریکی و الکترونیکی بهصورت همزمان در حال فعالیت هستند؛ از پمپ بنزین و فن رادیاتور گرفته تا یونیت کنترل موتور و سیستمهای ایمنی. برای اینکه این تجهیزات بدون فشار اضافی روی سوئیچ یا سیمکشی خودرو کار کنند، از قطعاتی به نام رله استفاده میشود. یکی از مهمترین این قطعات، رله دوبل است.
بسیاری از رانندگان تا زمانی که خودرو ناگهان روشن نشود یا در حال حرکت خاموش نشود، نام رله دوبل را نشنیدهاند. با این حال، خرابی این قطعه کوچک میتواند علائمی ایجاد کند که گاهی با خرابی پمپ بنزین، باتری، ECU یا حتی سیستم برق خودرو اشتباه گرفته میشود.
در این مقاله بهصورت کامل بررسی میکنیم رله دوبل چیست، چگونه کار میکند، چه علائمی در زمان خرابی دارد و چگونه میتوان آن را تست یا تعویض کرد.
رله دوبل خودرو چیست و چه وظیفهای دارد؟
رله دوبل (Double Relay) در واقع ترکیبی از دو رله مستقل در یک مجموعه واحد است. این قطعه وظیفه دارد جریان برق موردنیاز چند بخش مهم خودرو را کنترل و مدیریت کند.
اگر بخواهیم با یک مثال ساده توضیح دهیم، رله دوبل مانند یک کلید هوشمند عمل میکند که به جای عبور مستقیم جریان سنگین از سوئیچ خودرو، برق را از طریق یک مسیر امن و کنترلشده به مصرفکنندهها میرساند.
در بسیاری از خودروهای انژکتوری، رله دوبل وظیفه تأمین برق بخشهای زیر را بر عهده دارد:
- پمپ بنزین
- انژکتورها
- ECU یا واحد کنترل الکترونیکی موتور
- سنسورها
- فن خنککننده
- برخی مدارهای جانبی سیستم برق
به همین دلیل خرابی این قطعه میتواند چندین بخش خودرو را بهطور همزمان تحت تأثیر قرار دهد.
رله دوبل چگونه کار میکند؟
زمانی که سوئیچ خودرو باز میشود، ECU فرمان فعال شدن رله دوبل را صادر میکند. در این لحظه سیمپیچ داخلی رله میدان مغناطیسی ایجاد کرده و کنتاکتهای الکتریکی را به یکدیگر متصل میکند.
پس از این اتصال:
- برق به پمپ بنزین میرسد.
- ECU تغذیه میشود.
- انژکتورها آماده پاشش سوخت میشوند.
- سایر مصرفکنندههای تعریفشده فعال خواهند شد.
اگر این فرآیند حتی برای چند ثانیه مختل شود، موتور ممکن است روشن نشود یا در حین حرکت خاموش گردد.
اجزای اصلی رله دوبل
رله دوبل از چند بخش اصلی تشکیل شده است:
| قطعه | وظیفه |
|---|---|
| سیمپیچ (Coil) | ایجاد میدان مغناطیسی |
| کنتاکتها | قطع و وصل جریان برق |
| پایههای اتصال | ارتباط با سیمکشی خودرو |
| قاب محافظ | محافظت در برابر گردوغبار و رطوبت |
هرگونه خرابی در یکی از این بخشها میتواند عملکرد کل رله را مختل کند.
مهمترین علائم خرابی رله دوبل خودرو
شناخت زودهنگام نشانههای خرابی رله دوبل میتواند از هزینههای اضافی و خرابیهای بعدی جلوگیری کند.
روشن نشدن خودرو
یکی از رایجترین علائم خرابی رله دوبل، روشن نشدن موتور است. در این شرایط معمولاً برق به پمپ بنزین یا ECU نمیرسد و فرآیند استارت کامل نمیشود.
خاموش شدن ناگهانی موتور
گاهی خودرو بهراحتی روشن میشود اما در حین رانندگی بهطور ناگهانی خاموش میشود. این وضعیت معمولاً زمانی رخ میدهد که کنتاکتهای داخلی رله در اثر فرسودگی بهصورت لحظهای قطع شوند.
شنیدن صدای کلیک غیرعادی
صدای کلیک از جعبه فیوز هنگام روشن یا خاموش کردن خودرو طبیعی است، اما اگر این صدا بهصورت مداوم یا پشت سر هم شنیده شود، احتمال خرابی رله وجود دارد.
کار نکردن پمپ بنزین
اگر هنگام باز کردن سوئیچ صدای چندثانیهای پمپ بنزین شنیده نشود، یکی از اولین قطعاتی که باید بررسی شود رله دوبل است.
نوسان در عملکرد برق خودرو
خرابی رله میتواند باعث شود برخی مصرفکنندهها مانند فن رادیاتور، چراغها یا سیستم سوخترسانی بهصورت نامنظم کار کنند.
بوی سوختگی از جعبه فیوز
گرمای بیش از حد یا سوختن کنتاکتها معمولاً با بوی سوختگی همراه است و باید سریعاً بررسی شود.
چرا رله دوبل خراب میشود؟
خرابی این قطعه معمولاً به یک علت محدود نمیشود و عوامل مختلفی در آن نقش دارند.
فرسودگی طبیعی
هر رله عمر مشخصی دارد و پس از هزاران بار قطع و وصل شدن، کنتاکتهای داخلی آن دچار استهلاک میشوند.
نوسان ولتاژ
باتری معیوب یا دینام ناسالم میتواند ولتاژ غیرعادی وارد مدار کند و باعث آسیب به سیمپیچ داخلی رله شود.
نفوذ رطوبت
رطوبت و اکسید شدن پایهها از دلایل رایج خرابی رله در مناطق مرطوب یا خودروهایی است که زیاد در معرض آب قرار میگیرند.
نصب تجهیزات برقی غیراستاندارد
چراغهای پرمصرف، آمپلیفایرهای قوی یا تجهیزات جانبی غیراصولی میتوانند بار الکتریکی اضافی به سیستم وارد کنند.
اتصالات ضعیف و سیمکشی معیوب
شل شدن سوکتها یا خرابی سیمکشی باعث افزایش مقاومت و در نتیجه داغ شدن بیش از حد رله میشود.
چگونه خرابی رله دوبل را تشخیص دهیم؟
پیش از تعویض رله بهتر است از خرابی آن مطمئن شوید.
بررسی ظاهری
ابتدا بدنه و پایههای رله را بررسی کنید. آثار زیر میتواند نشانه خرابی باشد:
- تغییر رنگ بدنه
- ذوب شدن پلاستیک
- زنگزدگی پایهها
- آثار سوختگی
تست با مالتیمتر
با اندازهگیری مقاومت سیمپیچ و بررسی اتصال کنتاکتها میتوان سلامت رله را ارزیابی کرد.
جایگزینی با رله سالم
سادهترین روش، استفاده موقت از یک رله سالم مشابه است. اگر مشکل برطرف شد، احتمال خرابی رله قبلی بسیار زیاد است.
آموزش تعویض رله دوبل خودرو
تعویض رله دوبل در بسیاری از خودروها فرآیند پیچیدهای نیست، اما باید با دقت انجام شود.
مراحل کار عبارتاند از:
- خودرو را خاموش کنید.
- کابل منفی باتری را جدا کنید.
- محل رله را در جعبه فیوز پیدا کنید.
- رله معیوب را بهآرامی خارج کنید.
- سوکت و پایهها را بررسی و تمیز کنید.
- رله جدید را نصب نمایید.
- باتری را متصل کرده و عملکرد خودرو را آزمایش کنید.
در خودروهای مجهز به سیستمهای پیشرفته الکترونیکی، بهتر است این کار توسط متخصص برق خودرو انجام شود.
تفاوت رله دوبل با رله معمولی چیست؟
| ویژگی | رله معمولی | رله دوبل |
|---|---|---|
| تعداد مدار قابل کنترل | یک مدار | دو مدار |
| پیچیدگی ساختار | ساده | پیچیدهتر |
| تعداد پایهها | کمتر | بیشتر |
| کاربرد | مدارهای منفرد | سیستمهای چندبخشی |
به همین دلیل رله دوبل نقش مهمتری در عملکرد کلی خودرو ایفا میکند.
چگونه عمر رله دوبل را افزایش دهیم؟
برای جلوگیری از خرابی زودهنگام این قطعه رعایت چند نکته ساده کافی است:
- سلامت باتری و دینام را بهصورت دورهای بررسی کنید.
- از تجهیزات برقی غیراستاندارد استفاده نکنید.
- جعبه فیوز را از نفوذ آب و رطوبت محافظت کنید.
- اتصالات برقی را در سرویسهای دورهای بازبینی نمایید.
- در صورت مشاهده علائم اولیه خرابی، رله را سریعاً بررسی کنید.
آینده رلههای خودرو؛ حرکت به سمت سیستمهای هوشمند
با گسترش خودروهای جدید، بسیاری از رلههای مکانیکی سنتی در حال جایگزینی با ماژولهای الکترونیکی هوشمند هستند. این سیستمها قابلیت تشخیص خطا، کنترل دقیقتر جریان و ارتباط مستقیم با شبکههای ارتباطی خودرو مانند CAN Bus را دارند.
با این حال، رله دوبل همچنان در بسیاری از خودروهای موجود در بازار ایران یکی از مهمترین قطعات سیستم برق محسوب میشود و آشنایی با عملکرد و علائم خرابی آن میتواند از بسیاری از مشکلات ناگهانی جلوگیری کند.
نتیجهگیری
رله دوبل شاید قطعهای کوچک و کمهزینه باشد، اما نقش آن در عملکرد صحیح موتور و سیستم برق خودرو بسیار حیاتی است. روشن نشدن خودرو، خاموش شدن ناگهانی موتور، قطع شدن پمپ بنزین یا بروز اختلال در تجهیزات برقی میتواند به خرابی این قطعه مرتبط باشد. تشخیص بهموقع علائم خرابی و استفاده از قطعات باکیفیت، بهترین راه برای جلوگیری از هزینههای بیشتر و افزایش اطمینان در رانندگی است.
