ترمز کاسه ای چیست؟ عملکرد، مزایا، معایب و علائم خرابی
اگر ترمز عقب خودروی شما کاسه ای باشد، با نگاه‌کردن از پشت رینگ معمولاً دیسک ترمز و کالیپر نمی‌بینید. قطعات اصلی ترمز پشت یک محفظه فلزی گرد قرار دارند که به آن «کاسه ترمز» می‌گویند. وقتی پدال را فشار می‌دهید، کفشک‌های داخل کاسه باز می‌شوند و به دیواره داخلی آن فشار می‌آورند تا سرعت چرخ کم شود. این طراحی هنوز هم در محور عقب بعضی خودروهای سواری و وانت‌ها به کار می‌رود.
فهرست مطالب
- ترمز کاسه‌ای چگونه کار می‌کند؟
- اجزای ترمز کاسه‌ای خودرو
- چرا ترمز عقب بعضی خودروها کاسه‌ای است؟
- مزایای ترمز کاسه‌ای چیست؟
- معایب و محدودیت‌های ترمز کاسه‌ای
- تفاوت ترمز کاسه‌ای و دیسکی در استفاده روزمره
- انواع ترمز کاسه‌ای؛ آیا همه یک شکل‌اند؟
- رگلاژ ترمز کاسه‌ای چیست و چه زمانی لازم می‌شود؟
- نشانه‌های خرابی ترمز کاسه‌ای را بشناسیم
- عمر کفشک و کاسه ترمز چقدر است؟
- آیا تبدیل ترمز عقب کاسه‌ای به دیسکی ارزش دارد؟
- نکات نگهداری و خرید خودروی کارکرده با ترمز کاسه‌ای
- پرسش‌های متداول درباره ترمز کاسه‌ای
- جمع‌بندی؛ ترمز کاسه‌ای مناسب است یا نه؟
ترمز کاسه ای را نباید صرفاً به‌دلیل قدیمی‌تر بودن طراحی، ضعیف یا ناایمن دانست. انتخاب سازنده به وزن خودرو، کارکرد محور عقب، هزینه، فضای نصب و عملکرد موردنیاز بستگی دارد. بااین‌حال ترمز کاسه‌ای در دفع گرما و سرویس قطعات داخلی محدودیت‌هایی دارد که دانستن آن‌ها برای خریدار خودروی کارکرده و مالک خودرو مهم است.
ترمز کاسه ای چگونه کار می‌کند؟
در نوع هیدرولیکی رایج در خودروهای سواری، کاسه همراه چرخ می‌چرخد و کفشک‌های ترمز روی صفحه‌ای ثابت درون آن قرار دارند. با فشردن پدال، فشار روغن به «سیلندر چرخ» می‌رسد؛ پیستون‌های سیلندر، کفشک‌ها را به دو طرف هل می‌دهند تا لنت‌های روی کفشک به سطح داخلی کاسه بچسبند. اصطکاک حاصل از این تماس، چرخ را کند می‌کند.
وقتی پا را از روی پدال برمی‌دارید، فنرهای بازگرداننده کمک می‌کنند کفشک‌ها از دیواره کاسه جدا شوند. فاصله بین کفشک و کاسه باید به‌اندازه‌ای باشد که ترمز به‌موقع درگیر شود و پس از رهاکردن پدال، چرخ آزادانه بچرخد.
در برخی طرح‌ها، جهت چرخش کاسه باعث می‌شود اصطکاک به فشرده‌شدن بیشتر یکی از کفشک‌ها کمک کند. به این ویژگی «خودتقویت‌شوندگی» می‌گویند. شدت این اثر به آرایش کفشک‌ها بستگی دارد؛ بنابراین نباید آن را به تمام طراحی‌های کاسه‌ای به یک شکل نسبت داد.

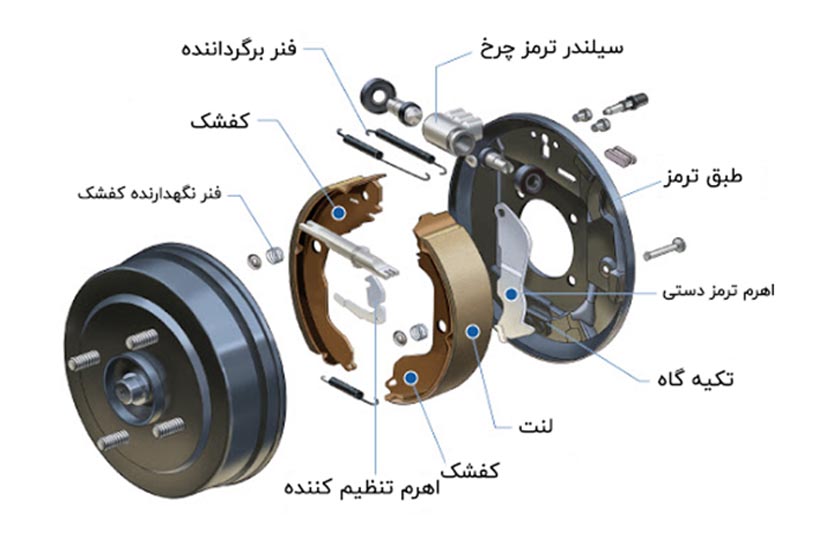

اجزای ترمز کاسه ای خودرو
اگر کاسه باز شود، مجموعه‌ای از قطعات فلزی، فنرها و دو کفشک خمیده دیده می‌شود. هر قطعه نقش مشخصی دارد:
- کاسه ترمز: قطعه چرخان با سطح اصطکاکی در داخل که همراه چرخ حرکت می‌کند.
- کفشک ترمز: قطعه خمیده‌ای که ماده اصطکاکی به آن متصل است و هنگام ترمزگیری به داخل کاسه فشار می‌آورد.
- سیلندر چرخ: فشار روغن را به حرکت پیستون‌ها و بازشدن کفشک‌ها تبدیل می‌کند.
- فنرهای بازگرداننده: پس از رهاشدن ترمز، کفشک‌ها را به جای اصلی برمی‌گردانند.
- صفحه پشتی و بست‌های نگهدارنده: کفشک، فنرها و متعلقات را در محل مناسب ثابت نگه می‌دارند.
- مکانیزم رگلاژ: فاصله بین کفشک و کاسه را متناسب با طراحی سیستم تنظیم می‌کند.
- اهرم یا متعلقات ترمز دستی: در بسیاری از خودروها با استفاده از همان کفشک‌ها، چرخ عقب را در حالت توقف نگه می‌دارند.
در بازار ممکن است فروشنده به کفشک‌ها «لنت کاسه‌ای» یا «لنت عقب» بگوید. این اصطلاحات رایج‌اند، اما کفشک خمیده با لنت تختِ داخل کالیپر ترمز دیسکی از نظر شکل و محل نصب متفاوت است. هنگام خرید، شماره فنی و مدل خودرو را مبنا بگذارید.
چرا ترمز عقب بعضی خودروها کاسه ای است؟
هنگام کاهش سرعت، به‌دلیل انتقال وزن خودرو به جلو، معمولاً محور جلو سهم بیشتری از نیروی ترمزگیری را تحمل می‌کند. برای همین بسیاری از خودروسازان در محور جلو از ترمز دیسکی استفاده می‌کنند، اما برای محور عقبِ بعضی مدل‌ها مجموعه کاسه‌ای را کافی می‌دانند.
ساخت اقتصادی‌تر در برخی طراحی‌ها، جمع‌وجوربودن مجموعه ترمز پارک و تناسب با نیاز ترمزگیری محور عقب از علت‌های این انتخاب‌اند. برای نمونه، در اطلاعات برخی تیپ‌های پژو ۲۰۶ در Z4Car، ترمز عقب دیسکی و در بعضی کلاس‌های دیگر کاسه‌ای ثبت شده است. بنابراین حتی نام یک مدل هم برای تشخیص نوع ترمز عقب کافی نیست و باید به تیپ و مشخصات دقیق توجه کرد.
نکته مهم این است که ترمز کاسه‌ای عقب می‌تواند همراه ABS کار کند. سامانه ABS فشار ترمز را کنترل می‌کند تا چرخ هنگام ترمز شدید قفل نشود؛ لازم نیست حتماً در هر چهار چرخ ترمز دیسکی نصب شده باشد.
مزایای ترمز کاسه ای چیست؟
هزینه مناسب در بسیاری از خودروهای اقتصادی: در بعضی طراحی‌ها تولید مجموعه کاسه‌ای و تأمین قطعات آن نسبت به مجموعه دیسکی متناظر ارزان‌تر است. البته قیمت تعمیر در بازار به برند قطعه، اجرت و میزان آسیب بستگی دارد.
هماهنگی مناسب با ترمز دستی: در بسیاری از خودروهای دارای ترمز کاسه‌ای عقب، سازوکار ترمز پارک مستقیماً کفشک‌ها را به کاسه فشار می‌دهد. همین موضوع به سازنده اجازه می‌دهد بدون افزودن کالیپر مخصوص ترمز دستی، چرخ را در حالت پارک مهار کند.
کارایی کافی در کاربرد درست: اگر قطر کاسه، جنس کفشک‌ها و نیروی ترمز متناسب با خودرو انتخاب شده باشند و مجموعه سالم بماند، این سیستم می‌تواند نیاز محور عقب یک خودروی شهری را به‌خوبی پوشش دهد.
پوشیده‌بودن بخش‌هایی از مجموعه: کفشک‌ها و فنرها درون کاسه قرار دارند و تماس مستقیم کمتری با پاشش آب و گل دارند. البته اگر آب و آلودگی وارد کاسه شوند، ممکن است خشک‌شدن یا خارج‌شدن آن‌ها دشوارتر باشد؛ پس این ویژگی به معنی ضدآب‌بودن سیستم نیست.
معایب و محدودیت‌های ترمز کاسه ای
دفع گرمای ضعیف‌تر در استفاده سنگین: سطح اصلی اصطکاک داخل کاسه قرار دارد. در سرازیری طولانی یا ترمزهای پی‌درپی، گرما معمولاً دیرتر از یک ترمز دیسکی مناسب به هوای اطراف منتقل می‌شود. اگر دما بیش از حد بالا برود، ممکن است توان ترمزگیری موقتاً کاهش پیدا کند؛ پدیده‌ای که به آن افت اثر ترمز بر اثر گرما می‌گویند.
بازدید و تعمیر پیچیده‌تر: برای بررسی دقیق ضخامت کفشک، فنرها، سیلندر چرخ و سطح داخلی کاسه، معمولاً باید کاسه باز شود. همین موضوع می‌تواند اجرت سرویس را افزایش دهد و باعث شود خرابی‌های داخلی تا زمان بازدید پنهان بمانند.
حساسیت به تنظیم و گیرکردن قطعات: اگر رگلاژ درست عمل نکند یا فنر فرسوده باشد، کفشک ممکن است پس از ترمزگیری کاملاً آزاد نشود. نتیجه می‌تواند گرم‌شدن چرخ، سایش غیرعادی و حتی ضعیف‌شدن عملکرد ترمز باشد.
تغییر رفتار در صورت نفوذ آب یا آلودگی: ورود آب، روغن یا گردوخاک به داخل کاسه می‌تواند سطح اصطکاکی را تحت‌تأثیر قرار دهد. به‌خصوص آلودگی کفشک به روغن ترمز ناشی از نشتی سیلندر چرخ، ایراد جدی است و با رگلاژ برطرف نمی‌شود.
این محدودیت‌ها دلیل نمی‌شوند هر خودروی مجهز به ترمز عقب کاسه‌ای را از نظر ایمنی ضعیف بدانیم. سالم‌بودن سیستم و هماهنگی آن با وزن و کاربری خودرو تعیین‌کننده‌تر است.
تفاوت ترمز کاسه ای و دیسکی در استفاده روزمره
| موضوع | ترمز کاسه ای | ترمز دیسکی |
|---|---|---|
| نحوه ترمزگیری | کفشک از داخل به دیواره کاسه فشار می‌آورد. | لنت از دو طرف دیسک را می‌فشارد. |
| دفع گرما | در ترمزگیری‌های پیاپی معمولاً محدودتر است. | در طراحی مشابه معمولاً بهتر است، به‌خصوص دیسک خنک‌شونده. |
| بازدید قطعات | اغلب نیازمند بازکردن کاسه است. | معمولاً دسترسی ساده‌تری به لنت و دیسک وجود دارد. |
| ترمز دستی | اغلب از کفشک‌های همان مجموعه استفاده می‌کند. | ممکن است مکانیزم داخل کالیپر یا کفشک پارک جداگانه داشته باشد. |
| هزینه | در برخی مدل‌ها اقتصادی‌تر | بسته به خودرو و نوع قطعات متفاوت |
اگر در حال خرید خودروی کارکرده هستید، به‌جای اینکه فقط دیسکی یا کاسه‌ای بودن عقب را ملاک قرار دهید، وضعیت ترمزگیری واقعی، لاستیک‌ها، ABS، سابقه سرویس و سلامت قطعات را بررسی کنید. سیستم فرسوده هر دو نوع ترمز می‌تواند خطرناک باشد.
انواع ترمز کاسه ای؛ آیا همه یک شکل‌اند؟
اصل کار همه ترمزهای کاسه‌ایِ اصطکاکی مشابه است، اما آرایش کفشک‌ها تفاوت دارد. در بعضی طراحی‌ها یکی از کفشک‌ها در جهت حرکت خودرو بیشتر درگیر می‌شود؛ در بعضی مدل‌ها هر دو کفشک برای ترمزگیری رو به جلو تنظیم شده‌اند؛ و در طرح‌های دیگر، حرکت یک کفشک به تقویت نیروی کفشک دوم کمک می‌کند.
این تفاوت‌ها برای تعمیرکار مهم است، چون جای کفشک‌ها، فنرها و مکانیزم تنظیم در همه خودروها یکسان نیست. نمی‌توان روش رگلاژ یا چیدمان فنرهای یک خودرو را به مدل دیگر تعمیم داد. برای مخاطب عادی، دانستن اینکه همه کاسه‌ها یکسان نیستند و باید قطعه مخصوص همان خودرو تهیه شود کفایت می‌کند.
رگلاژ ترمز کاسه‌ای چیست و چه زمانی لازم می‌شود؟
رگلاژ یعنی تنظیم فاصله کاری بین کفشک‌ها و سطح داخلی کاسه. اگر فاصله زیاد باشد، ممکن است پدال بیش از حد پایین برود یا ترمز دستی نیاز به کشیدن بیشتری داشته باشد. اگر فاصله خیلی کم باشد، کفشک به کاسه می‌ساید، چرخ داغ می‌شود و لنت زودتر تمام می‌شود.
بسیاری از سیستم‌های کاسه‌ای مکانیزم تنظیم خودکار دارند، اما این قطعه هم ممکن است گیر کند یا فرسوده شود. در سرویس باید عملکرد تنظیم‌کننده و قطعات آن بررسی شود؛ صرف چرخاندن پیچ رگلاژ بدون بررسی کفشک و سیلندر چرخ، تعمیر کامل نیست.
اگر ترمز دستی ضعیف باشد، کافی است سیم آن را سفت کنیم؟
خیر. ضعف ترمز دستی می‌تواند از تنظیم‌نبودن کفشک‌ها، فرسودگی لنت کاسه‌ای، گیرکردن سیم، خرابی اهرم یا اشکال مکانیزم داخل چرخ باشد. سفت‌کردن بیش از حد سیم ممکن است باعث درگیرماندن ترمز عقب و داغ‌شدن چرخ شود. ابتدا علت باید مشخص شود، سپس تنظیم طبق دستور همان خودرو انجام شود.
نشانه‌های خرابی ترمز کاسه ای را بشناسیم
| علامت | علت‌هایی که باید بررسی شوند | درجه اهمیت |
|---|---|---|
| صدای سایش از چرخ عقب | تمام‌شدن کفشک، تماس فلز با کاسه، نصب نامناسب یا قطعه شل‌شده | جدی؛ بررسی پیش از ادامه رانندگی |
| داغ‌شدن غیرعادی یک چرخ عقب | گیرکردن کفشک، خرابی فنر یا سیم ترمز دستی، رگلاژ بیش از حد | جدی؛ توقف در محل امن |
| ضعیف‌شدن ترمز دستی | کفشک ساییده، سیم یا مکانیزم معیوب، رگلاژ نامناسب | نیازمند تعمیر؛ مخصوصاً قبل از پارک در شیب |
| کشیدن خودرو هنگام ترمزگیری | اختلاف نیروی ترمز چپ و راست، نشت یا گیرکردن سیلندر و علت‌های دیگر | بررسی فوری مجموعه ترمز و چرخ |
| پدال پایین یا نرم همراه با کم‌شدن روغن ترمز | نشتی سیلندر چرخ یا بخش دیگری از مدار هیدرولیک | احتمال مشکل ایمنی جدی؛ رانندگی نکنید |
| لرزش در ترمزگیری | ناصافی کاسه، مشکل چرخ یا سایر اجزای سیستم | نیازمند اندازه‌گیری و تشخیص فنی |
نشت روغن ترمز از سیلندر چرخ چه نشانه‌ای دارد؟
سیلندر چرخ معمولاً پشت کفشک‌ها قرار دارد و نشتی آن همیشه از بیرون مشخص نیست. ممکن است داخل کاسه آثار روغن دیده شود، سطح مخزن کاهش پیدا کند یا ترمز چرخ عقب ضعیف و نامتعادل شود. کفشکی که به روغن ترمز آلوده شده باشد، صرفاً با دستمال‌کشیدن دوباره قطعه قابل‌اعتمادی نمی‌شود؛ سیلندر معیوب باید تعمیر یا تعویض شود و وضعیت کفشک‌ها نیز طبق دستور سازنده تعیین تکلیف شود.
چرا بعد از تعویض کفشک، ترمز عقب صدا می‌دهد؟
کفشک نامناسب، نصب اشتباه فنر، باقی‌ماندن شیار یا خوردگی روی سطح داخلی کاسه، تنظیم نادرست و تماس غیرعادی قطعات از علت‌های ممکن هستند. صدای کوتاه ناشی از رطوبت ممکن است گذرا باشد، اما صدای سایش مداوم یا همراه با داغ‌شدن چرخ طبیعی نیست و نباید به امید جاافتادن قطعات نادیده گرفته شود.
عمر کفشک و کاسه ترمز چقدر است؟
هیچ کیلومتر واحدی برای تعویض کفشک همه خودروها وجود ندارد. سبک رانندگی، وزن و بار خودرو، استفاده از ترمز دستی، جنس قطعه و سالم‌بودن سیلندر و مکانیزم تنظیم روی سایش اثر دارند. کفشکی که هنوز ضخامت ظاهری مناسبی دارد نیز ممکن است به روغن آلوده شده یا به‌صورت نامنظم ساییده شده باشد.
کاسه ترمز هم حد سایش دارد، اما معیار آن معمولاً حداکثر قطر داخلی مجاز است؛ برخلاف دیسک ترمز که «حداقل ضخامت» برای آن اهمیت دارد. تعمیرکار قطر داخلی کاسه را با ابزار اندازه‌گیری بررسی می‌کند و آن را با مقدار درج‌شده روی قطعه یا اطلاعات فنی سازنده می‌سنجد. کاسه ترک‌خورده، بیش از حد ساییده یا آسیب‌دیده باید طبق دستور سازنده تعویض شود.
آیا کاسه ترمز را می‌توان تراش داد؟
بعضی سازندگان تراش محدود سطح داخلی کاسه را در شرایط مشخص مجاز می‌دانند؛ به شرطی که بعد از تراش، قطر داخلی از حداکثر اندازه مجاز بیشتر نشود و قطعه ترک یا آسیب نامناسب نداشته باشد. اگر کاسه نزدیک حد سایش است، تراش‌کاری می‌تواند آن را از محدوده ایمن خارج کند. بنابراین تصمیم فقط با اندازه‌گیری و بررسی متخصص گرفته می‌شود، نه بر اساس ظاهر سطح کاسه.
کفشک‌های عقب را تکی عوض کنیم یا جفت؟
برای حفظ تعادل ترمزگیری، قطعات اصطکاکی باید مطابق دستور سازنده در هر دو سمت یک محور بررسی و تعویض شوند. تعویض کفشک فقط در یک سمت، آن هم بدون توجه به وضعیت سمت دیگر، می‌تواند باعث اختلاف نیروی ترمزگیری شود. در سرویس حرفه‌ای، فنرهای فرسوده، سیلندرهای چرخ و قطعات رگلاژ هم بررسی می‌شوند؛ فقط نوکردن کفشک کافی نیست.
آیا تبدیل ترمز عقب کاسه‌ای به دیسکی ارزش دارد؟
برای بیشتر خودروهای شهری، سرویس درست مجموعه کارخانه‌ای از تبدیل غیراصولی به دیسکی مهم‌تر است. این تبدیل تنها خرید دیسک و کالیپر نیست: توپی چرخ، شلنگ‌ها، تعادل نیروی ترمز جلو و عقب، ترمز پارک و سازگاری با سامانه‌های الکترونیکی نیز باید هماهنگ شوند.
اگر خودروساز نسخه‌ای از همان خودرو را با ترمز عقب دیسکی تولید کرده باشد، بررسی مجموعه کامل قطعات آن نسخه می‌تواند مبنای تحقیق باشد؛ اما باز هم مجوز نصب مستقیم و بدون بررسی فنی نیست. تغییر غیرمهندسی‌شده سیستم ترمز می‌تواند به کاهش ایمنی منجر شود و ممکن است از نظر مقررات و معاینه فنی نیز مسئله ایجاد کند.
نکات نگهداری و خرید خودروی کارکرده با ترمز کاسه‌ای
در سرویس دوره‌ای فقط عملکرد پدال ترمز را بررسی نکنید. وضعیت ترمز دستی، صدای چرخ عقب، میزان سایش کفشک و نشتی سیلندر چرخ هم مهم است. چون قطعات داخل کاسه پنهان‌اند، اگر صدای غیرعادی یا عملکرد نامنظم وجود دارد، بازدید داخلی لازم می‌شود.
در خرید خودروی کارکرده، از فروشنده درباره آخرین سرویس کفشک عقب و سیلندر چرخ سؤال کنید. ترمز دستی باید بدون درگیرماندن هنگام حرکت، خودرو را در حالت پارک مطابق طراحی نگه دارد. اگر بعد از رانندگی کوتاه بوی داغی از یکی از چرخ‌های عقب می‌آید، آن را نشانه‌ای برای بررسی جدی بدانید؛ نه دلیل قطعی خرابی یک قطعه مشخص.
هیچ‌وقت برای پاک‌کردن گرد ترمز داخل کاسه از دمیدن مستقیم با هوای فشرده یا برس‌کاری خشکِ بدون تمهیدات ایمنی استفاده نکنید. ترکیب گرد لنت‌های قدیمی ممکن است خطرناک باشد؛ سرویس باید با روش و تجهیزات مناسب انجام شود. همچنین اگر ترمز به‌وضوح ضعیف شده یا نشتی روغن وجود دارد، خودرو را برای آزمودن ترمز در خیابان به حرکت درنیاورید.
پرسش‌های متداول درباره ترمز کاسه‌ای
آیا ترمز عقب کاسه‌ای باعث ضعیف‌شدن ترمز خودرو می‌شود؟
لزوماً نه. سیستم ترمز به‌صورت یک مجموعه طراحی می‌شود. کاسه‌ای‌بودن محور عقب به‌تنهایی برای قضاوت درباره مسافت توقف یا ایمنی کافی نیست؛ سلامت قطعات، تایرها، وزن و هماهنگی کل سیستم مهم‌اند.
آیا ترمز کاسه‌ای ABS دارد؟
بله، یک خودرو می‌تواند ترمز عقب کاسه‌ای و ABS داشته باشد. ABS سامانه کنترل فشار ترمز هنگام خطر قفل‌شدن چرخ است و به دیسکی‌بودن تمام چرخ‌ها وابسته نیست.
فرق لنت کاسه‌ای و لنت دیسکی چیست؟
در ترمز کاسه‌ای، ماده اصطکاکی روی کفشک خمیده قرار دارد و به سطح داخلی کاسه فشار می‌آورد. در ترمز دیسکی، لنت تخت در کالیپر قرار می‌گیرد و از بیرون به دو طرف دیسک فشار می‌آورد.
چرا ترمز عقب کاسه‌ای بعد از شست‌وشوی خودرو صدا می‌دهد؟
ورود رطوبت یا باقی‌ماندن آلودگی ممکن است به‌طور موقت صدا ایجاد کند. اگر صدا ادامه دارد، چرخ داغ می‌شود یا عملکرد ترمز تغییر کرده، نیاز به بررسی فنی وجود دارد.
آیا تعویض کفشک، مشکل ترمز دستی را حتماً برطرف می‌کند؟
خیر. کابل، اهرم، قطعات رگلاژ و مکانیزم داخلی نیز می‌توانند علت باشند. باید قطعه معیوب مشخص شود.
حداکثر قطر مجاز کاسه ترمز چقدر است؟
به مدل خودرو و قطعه بستگی دارد و عدد یکسانی برای همه خودروها ندارد. روی بعضی کاسه‌ها مقدار مجاز درج شده است؛ در غیر این صورت باید به دفترچه تعمیراتی و مشخصات همان قطعه رجوع کرد.
جمع‌بندی؛ ترمز کاسه‌ای مناسب است یا نه؟
ترمز کاسه‌ای با بازشدن کفشک‌ها درون یک کاسه چرخان، سرعت چرخ را کاهش می‌دهد و برای محور عقب بسیاری از خودروهای شهری انتخابی قابل‌قبول است. نقطه ضعف اصلی آن، دفع گرمای محدودتر و سرویس دشوارتر قطعات داخلی نسبت به ترمز دیسکی است. اما چیزی که در استفاده روزمره بیش از اسم سیستم اهمیت دارد، سالم‌بودن کفشک، کاسه، سیلندر چرخ، فنرها و رگلاژ صحیح است. اگر ترمز عقب صدا می‌دهد، چرخ داغ می‌شود یا پدال رفتار غیرعادی دارد، پیش از ادامه رانندگی باید علت بررسی شود.
